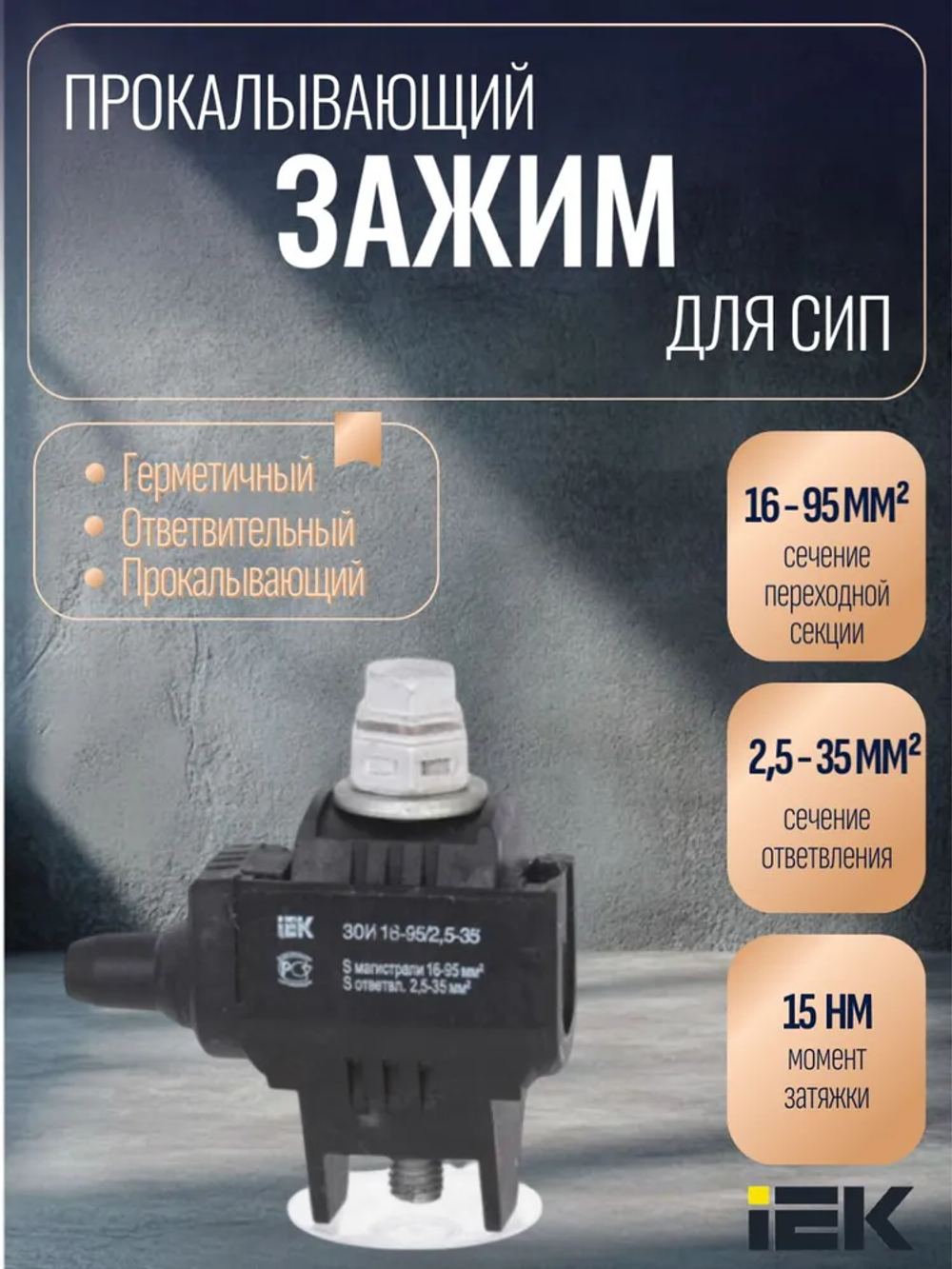

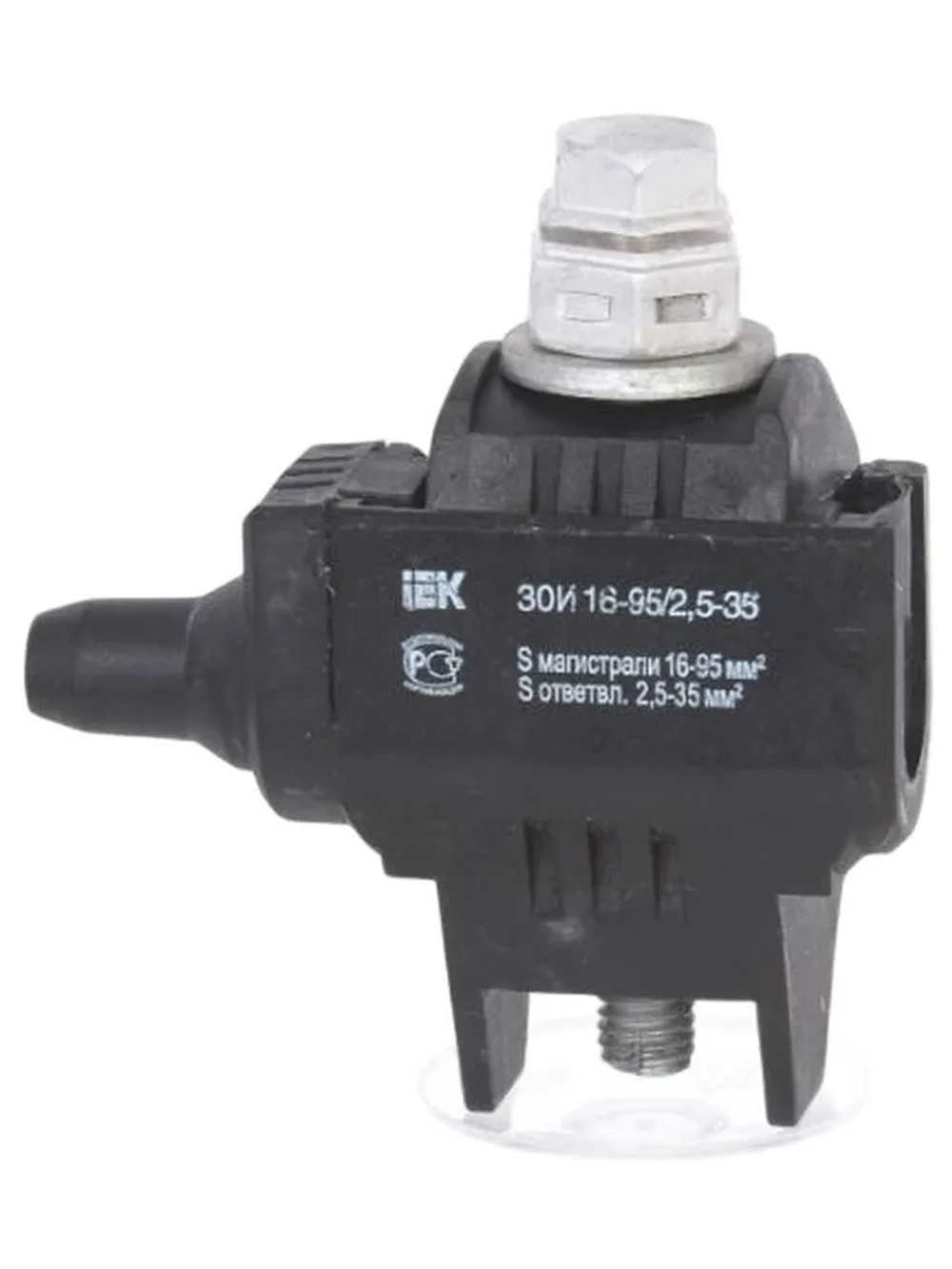

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Технические характеристики: Номин поперечное сечение переходной секции: 16...95 мм² Номин поперечное сечение ответвления: 2,5...35 мм² Тип соединения: Винтовое соединение Номинальное сечение главного провода, SE: 16...95 мм² Номинальное поперечное сечение ответвления, SM / RM: 2,5...35 мм² Тип изделия/компонента: Сжим ответвительный Температура эксплуатации: -60...55 °C Номин напряжение: 1000 В Номин напряжение изоляции Ui: 6000 В Высота: 78 мм Длина: 71 мм Ширина: 42 мм Со срывной головкой болта: Да Вес: 0,139 кг Номин ток зажима: 95 А Момент срыва головки болта при монтаже: 15 Нм.
