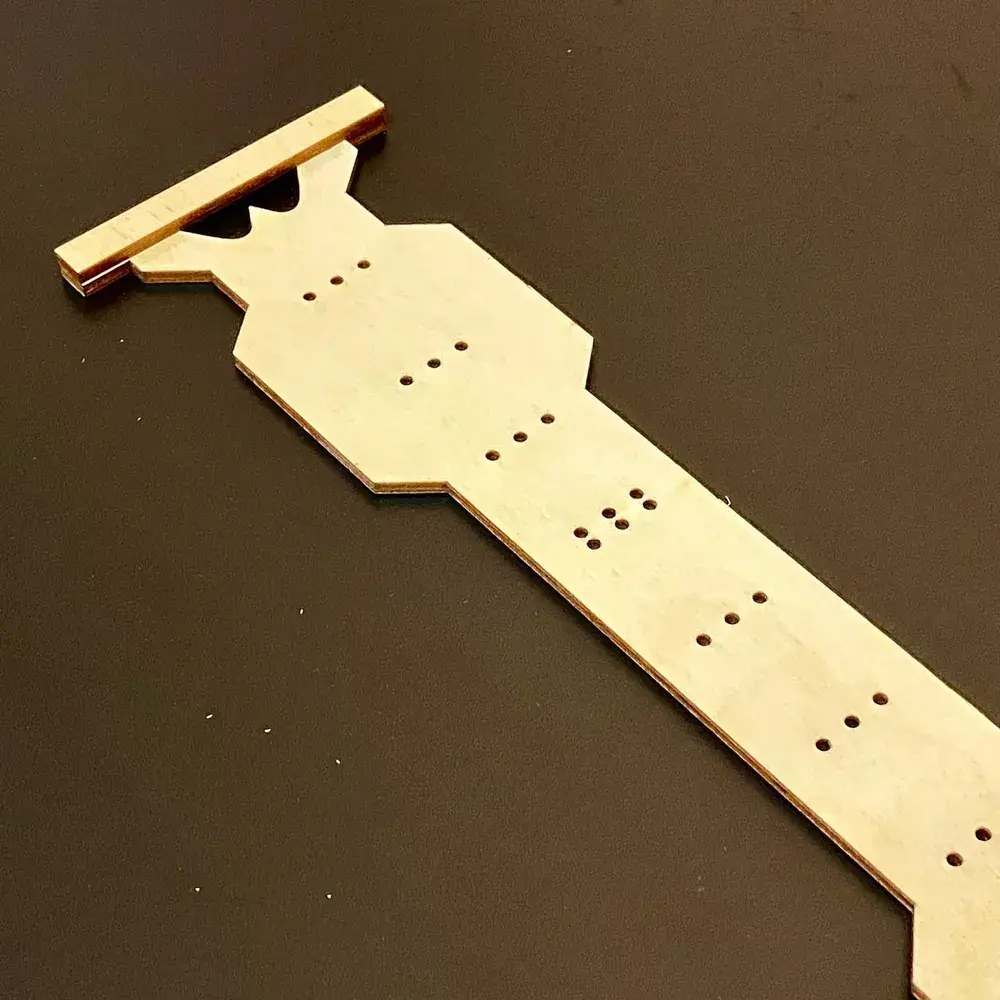

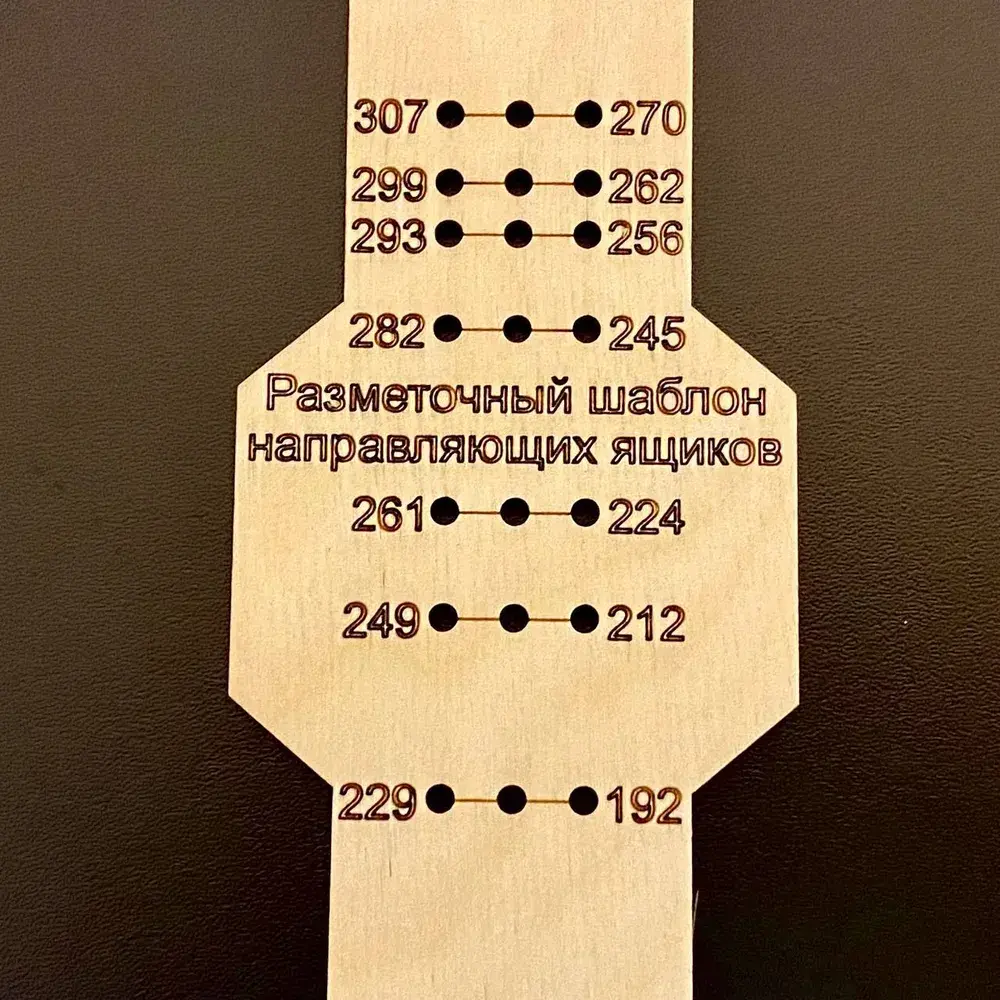

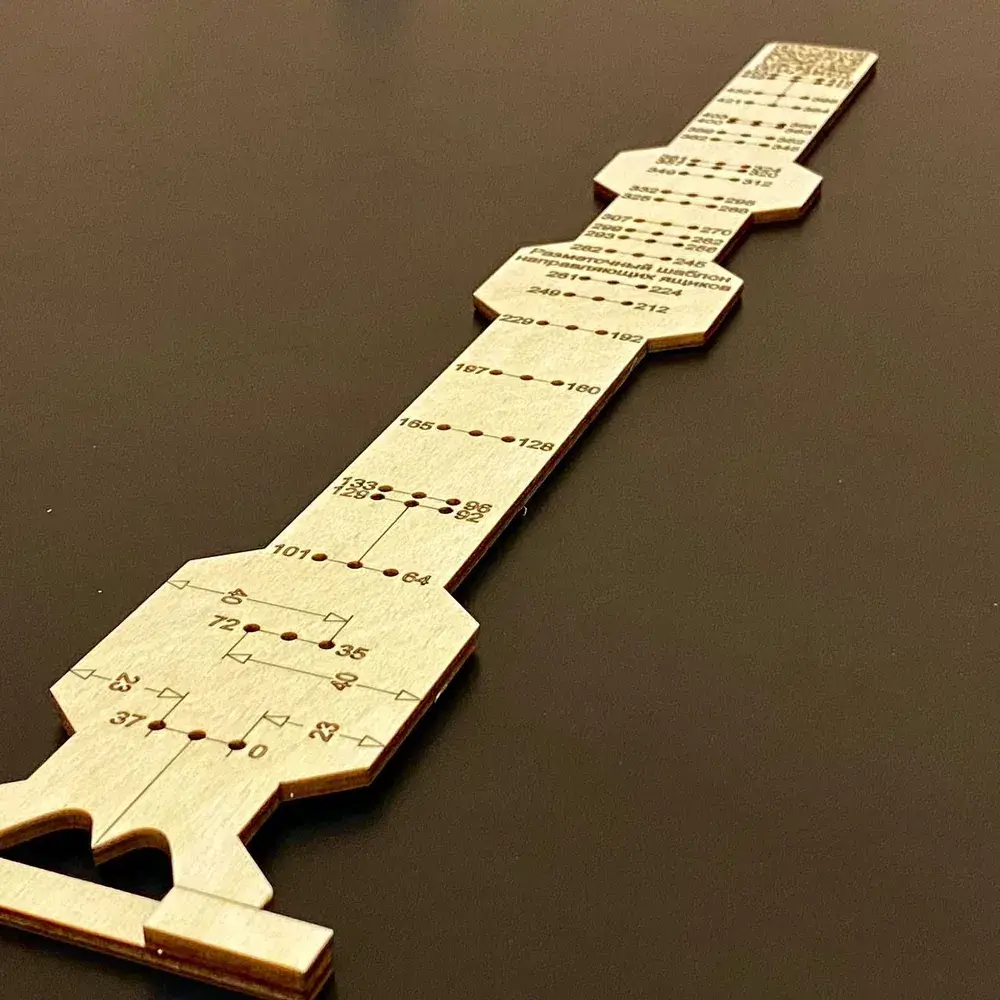

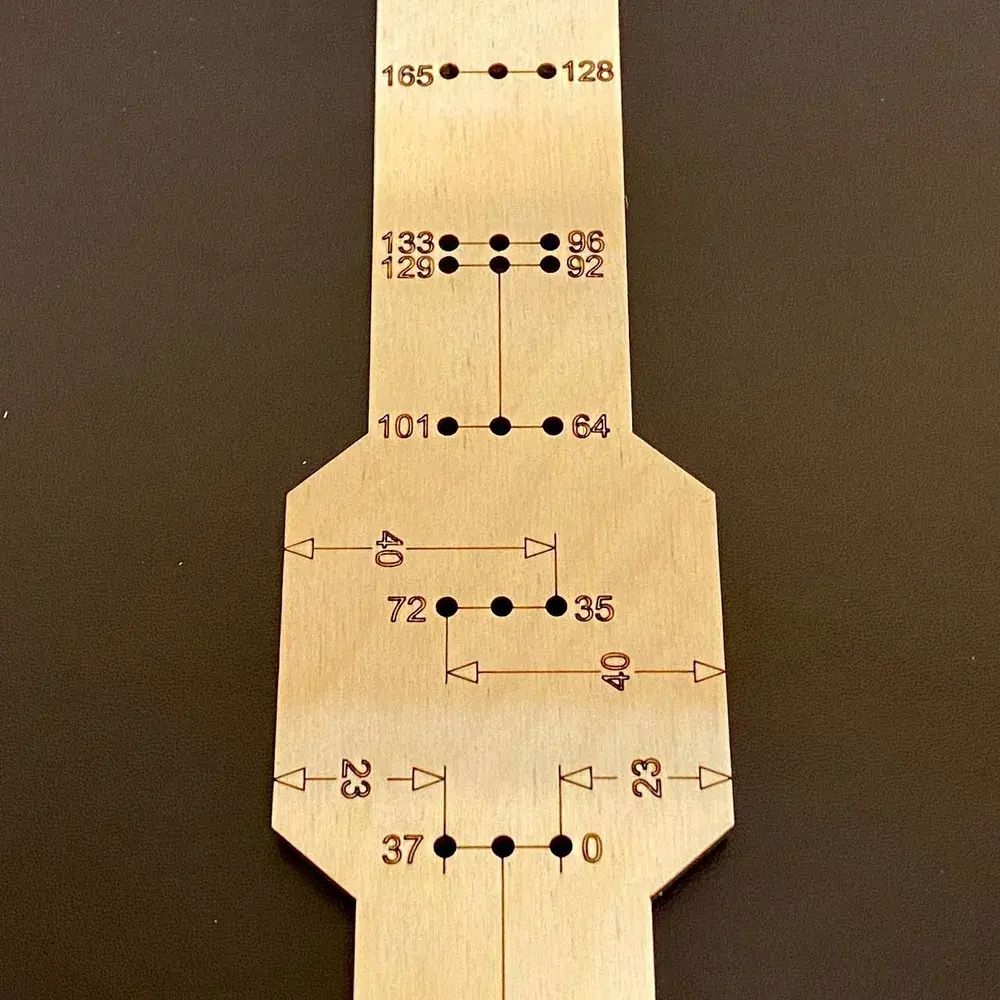

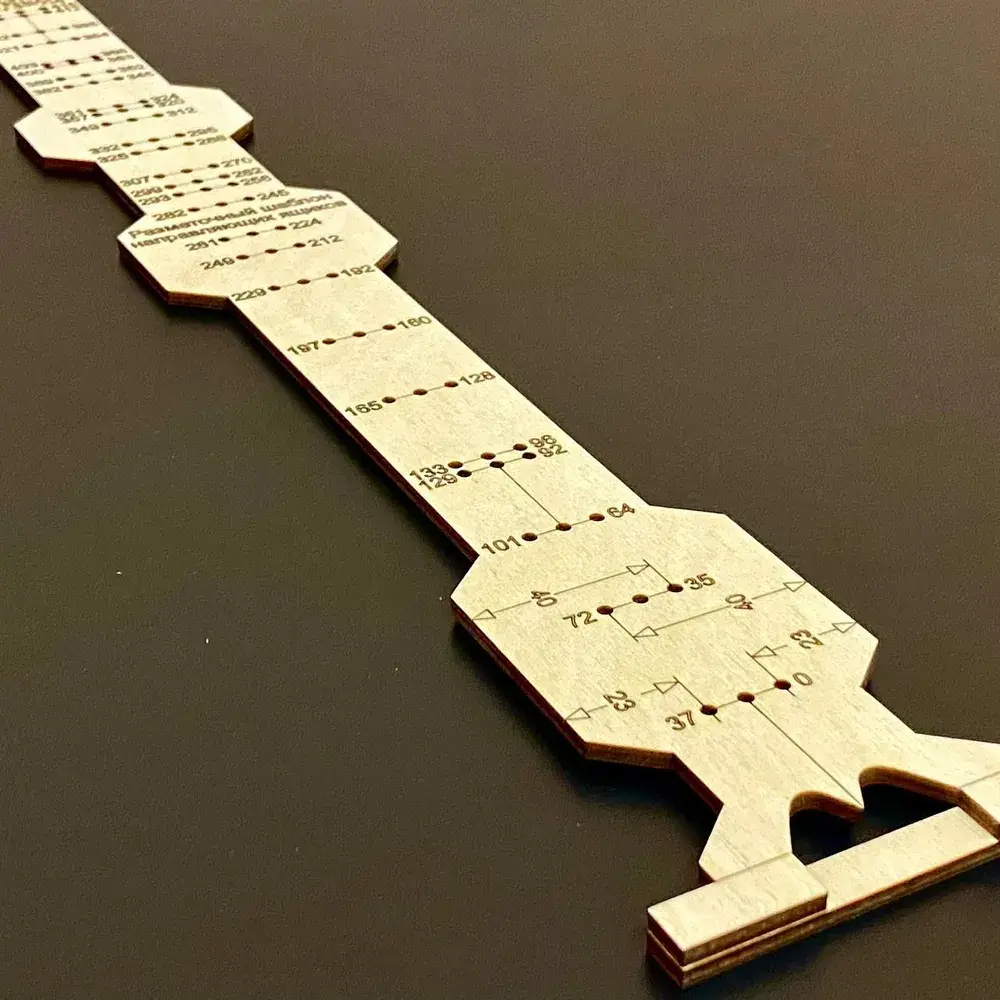

Мебельный шаблон РШН-500Шаблон РШН-500 — это универсальный шаблон для простой и удобной разметки отверстий направляющих различного типа*, таких фирм как BOYARD, GTV, SAMSUNG, SAMET, BLUM, HETTIH и различных фирм Китайского производства.
*Шаблон разрабатывался и проходил испытания на направляющих шарикового типа (направляющие полного выдвижения «телескопические»), роликового типа (неполного выдвижения), скрытого монтажа, метал-боксов. Подходит для ящиков с накладными фасадами.
Мебельный шаблон позволяет при установке сохранить строгий угол 90%, что исключит заедания и не полное закрытие ящиков при эксплуатации.
Также благодаря правильной установке направляющих срок службы их увеличивается, так как отсутствует самая основная ошибка при установке, отсутствие диагонали у двух направляющих (один конец направляющей «салазки» смотрит вверх, другой вниз). Шаблон подходит в работе как домашнему мастеру, решившему собрать собственными руками «силами» мебель, так и опытному мастеру. Шаблон предназначен для работы с направляющими размерами от 300 мм, до 550 мм.
Как пользоваться мебельным шаблоном:
Перед работой с мебельным шаблоном РШН-500 необходимо достать и распаковать устанавливаемую направляющую и положить её рядом с шаблоном. Отметить маркером или карандашом те отверстия, которые пересекаются с отверстиями на направляющей.
1. Разметить на боку расстояние согласно ваших размеров, где будут установлены направляющие, оставить насечку карандашом.
2. Приложить шаблон к боку, к месту с насечкой, где будет производится монтаж. Если направляющая нижняя — просто приложить шаблон, уперев его к дну короба.
3. Через помеченные отверстия, автоматическим керном (авт. Шило) или карандашом отметить места крепления саморезов.
4. Далее прикладываете направляющую и фиксируете ее саморезами, при необходимости усильте дополнительными саморезами через свободные отверстия.
5. Повторите операцию для всех остальных направляющих.
Важно знать!
1. Основная задача шаблона произвести разметку двух отверстий начального и конечного, при том так, чтобы оба находились под углом 90 градусов, к краю бока. После установки направляющей вы всегда можете дополнительно установить ещё саморезы надежно зафиксировав направляющую к боку.
2. Не смотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.
3. Шаблон предназначен только для разметки на коробе изделия. Для разметки на ящиках используйте сами направляющие, т.к. производители разных фирм не имеют общего стандарта и делают их на свое усмотрение.
Наши рекомендации:
Прежде чем начать разметку приложите купленную направляющую к шаблону и определите отверстия, отметьте их фломастером на шаблоне.
Наша рекомендация использовать саморезы размером 3,5х16 не больше и не меньше, так как, при большем размере 4х16 шляпка самореза будет целятся за направляющую, а при меньшем 3х16 сама направляющая может не держатся за шляпку самореза.
Хотим отметить, что некоторые производители направляющих не придерживаются общепринятых стандартов. У таких направляющих разметка на "ящиках" затруднительна, но на коробе остается актуальной.
