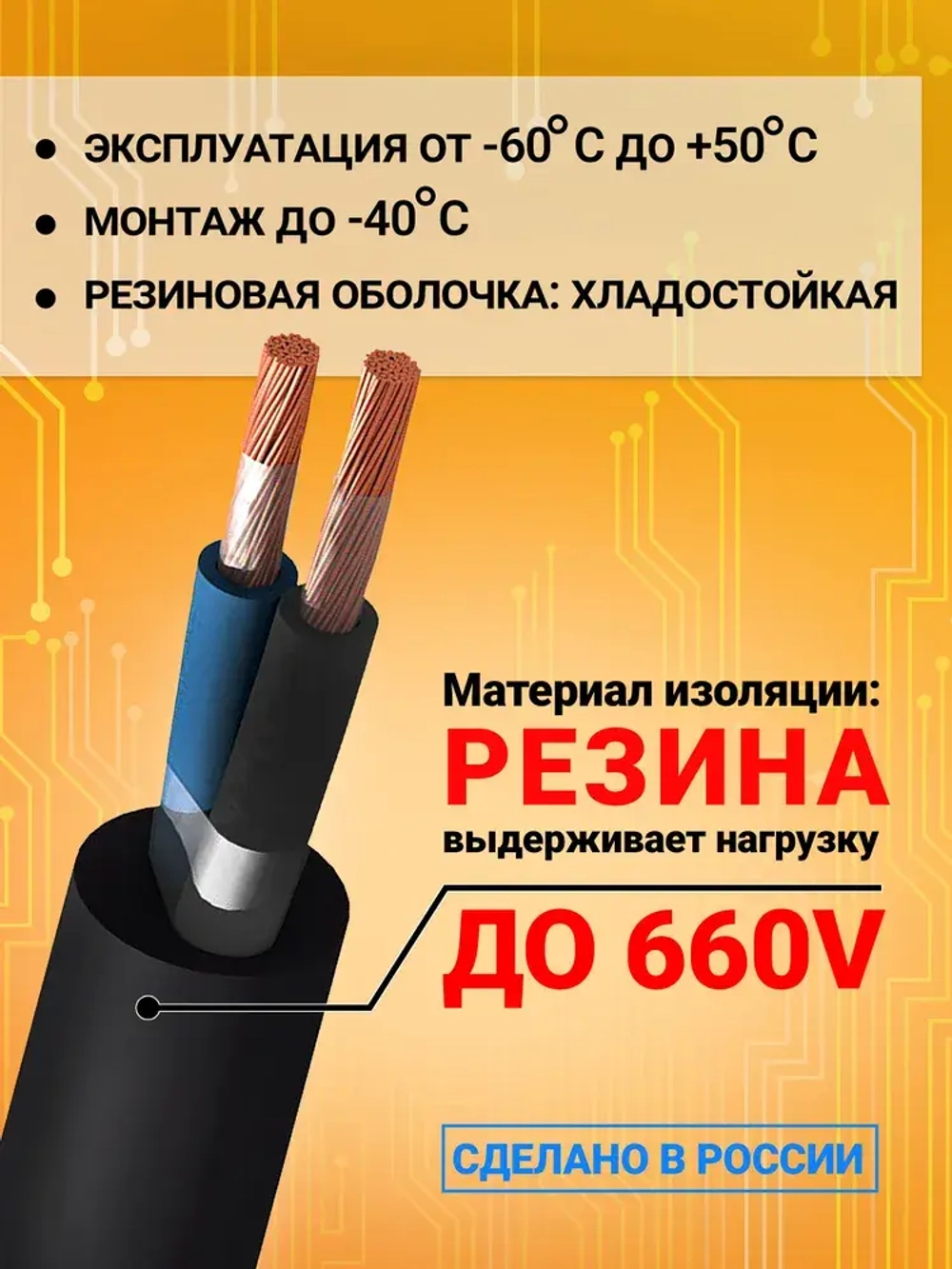

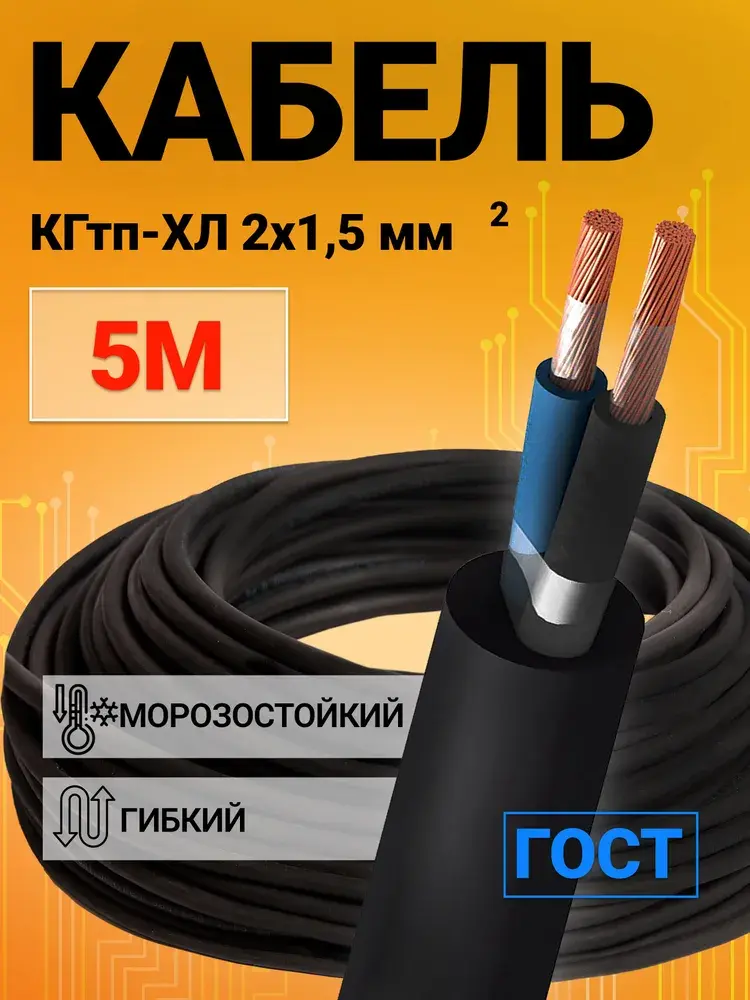

Силовой кабель КГтп-ХЛ 2 x 1.5 мм², 5 м

Расшифровка кабеля КГтп-ХЛ и его технические характеристики, ГОСТ 24334 1) Расшифровка обозначения кабеля КГтп-ХЛ: К — Кабель; Г — Гибкий; тп — Термоэластопласт (TPE) ХЛ — Холодостойкий. 2) Конструкция кабеля КГтп-ХЛ: 1. Токопроводящая жила — скручена из медных проволок (класс 5). 2. Слой из полиэтилентерефталатной пленки, марки ПЭТ-Э. 3. Изоляция — выполнена из TPE (Термоэластопласт - синтетическая резина) Маркировка жил: - Цифровая: 1, 2, 3, 4, 5; жила заземления — 0. - Цветовая: голубой, черный, коричневый, серый; жила заземления — зелёно-жёлтая. 4. Второй слой из полиэтилентерефталатной пленки, марки ПЭТ-Э (наносится поверх скрученных изолированных жил). 5. Оболочка — выполнена из TPE (Термоэластопласт - синтетическая резина) 3) Область применения кабеля КГтп-ХЛ: Кабель КГтп-ХЛ предназначен для подключения передвижных механизмов к электрическим сетям: - При переменном напряжении до 380 В и частоте до 400 Гц; - При постоянном напряжении до 660 В. Кабели на 660 В могут использоваться: - При переменном напряжении до 660 В и частоте до 400 Гц; - При постоянном напряжении до 1000 В. Кабель устойчив к изгибам с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С. Применяется в сварочных аппаратах и для выполнения сварочных работ, в том числе для присоединения передвижных машин, механизмов и оборудования к электрическим сетям, а также к передвижным источникам электрической энергии. 4) Технические характеристики кабеля КГтп-ХЛ: - Климатическое исполнение: УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150. - Диапазон температур эксплуатации: от -60°С до +50°С. - Устойчивость к влажности: до 98% при температуре окружающей среды +35°С. - Устойчивость к солнечному излучению: да. - Допустимая температура нагрева токопроводящих жил: не более 75°С. 5) Многократные перегибы через систему роликов: 1. При диаметре роликов 120 мм и сечении жил 2,5 мм²: - Растягивающая нагрузка: 15 Н; - Число циклов перегибов: 30 000. 2. При диаметре роликов 200 мм и сечении жил 4 мм²: - Растягивающая нагрузка: 20 Н; - Число циклов перегибов: 30 000. 6) Многократные изгибы на угол ±π/2 рад при растягивающем усилии 49 Н: 1. При диаметре роликов 200 мм и сечении жил от 6,0 до 16 мм²: - Число циклов перегибов: 90 000. 2. При диаметре роликов 200 мм и сечении жил от 25 до 50 мм²: - Число циклов перегибов: 60 000. 3. При диаметре роликов 400 мм (кроме одножильных кабелей) и сечении жил от 70 до 120 мм²: - Число циклов перегибов: 40 000. 7) Строительная длина кабелей: - Для жил сечением до 35 мм² — не менее 150 м; - Для жил сечением от 50 до 120 мм² — не менее 125 м; - Для жил сечением 150 мм² и выше — не менее 100 м; - По согласованию с потребителем возможна поставка кабелей любой длины. 8) Гарантийный срок эксплуатации: - Для кабелей на 660 В — 6 месяцев со дня ввода в эксплуатацию, но не более 12 месяцев со дня изготовления. Показать полностью
