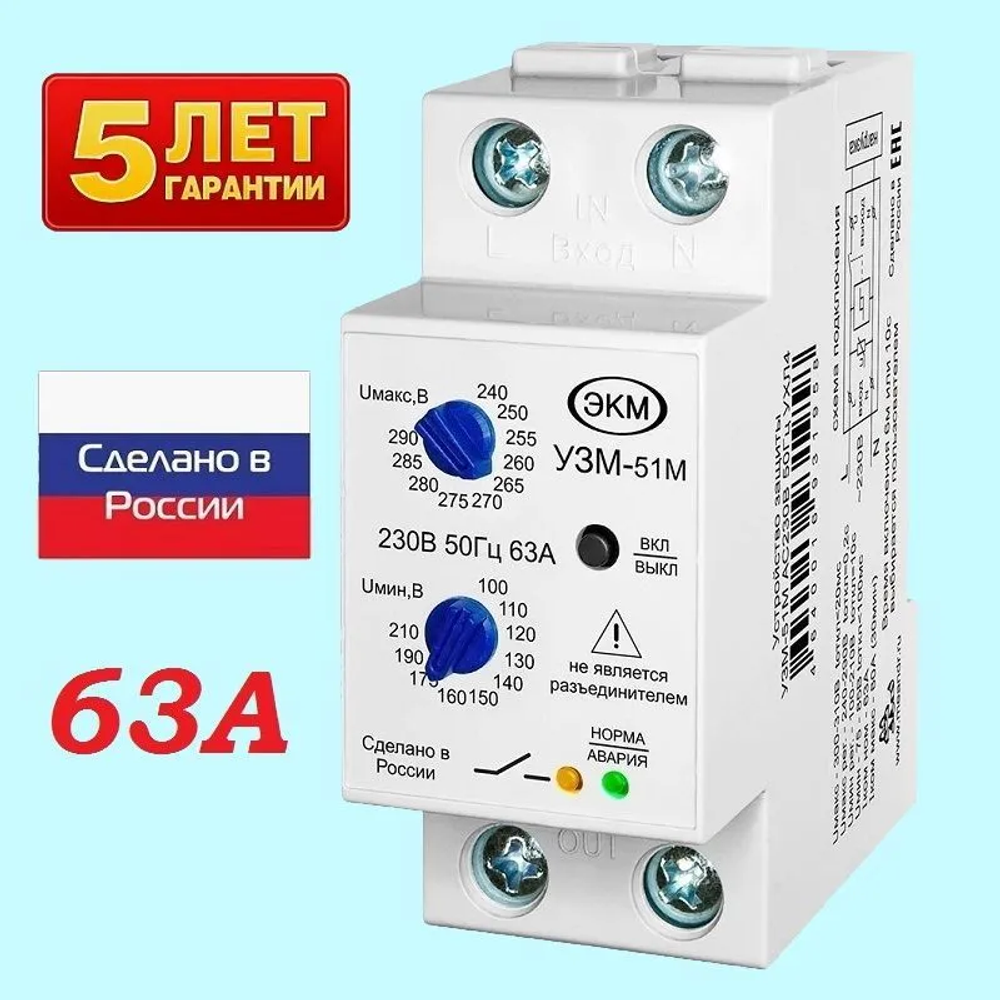

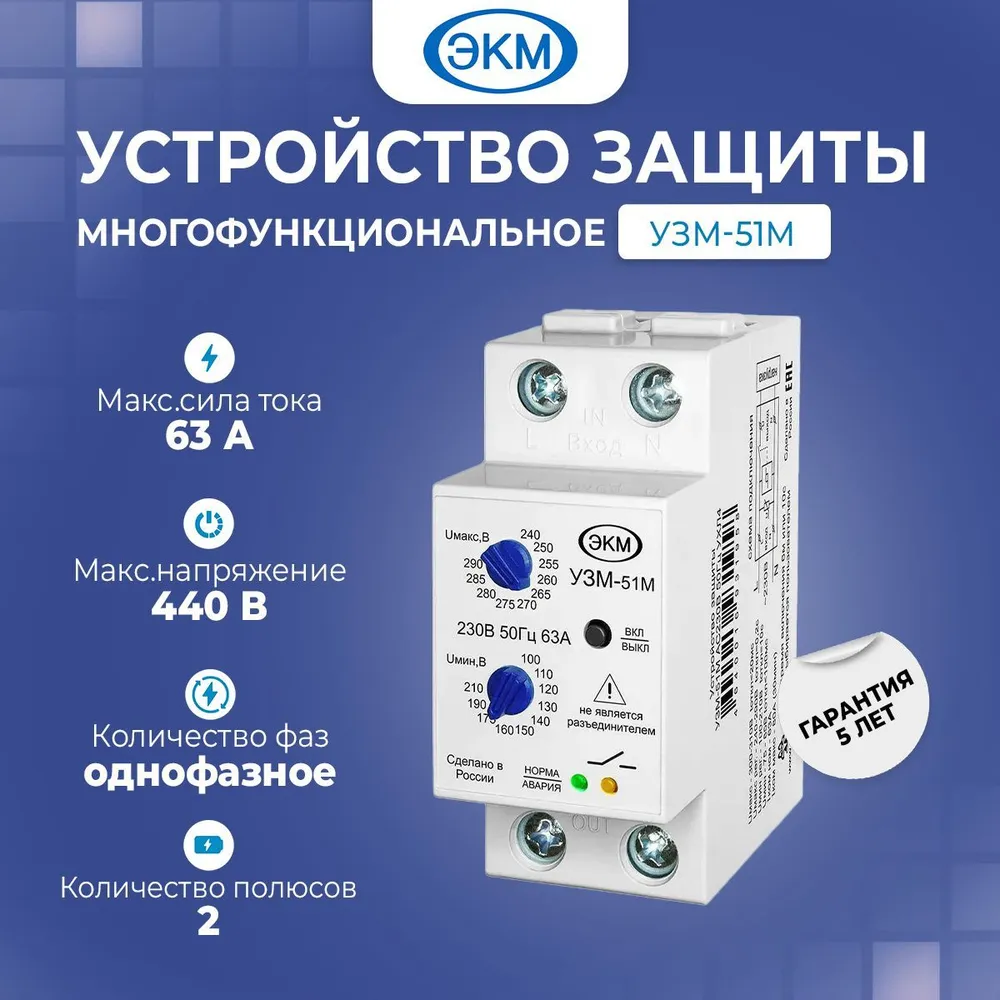

Устройство защиты многофункциональное УЗМ-51М, 63А, Меандр

Устройство защиты многофункциональное УЗМ-51М Устройство защиты многофункциональное УЗМ используется для отключения оборудования при обнаружении аварийной электрической дуги (искрения) в электропроводке, а так же, при опасном снижении или повышении сетевого напряжения в однофазных сетях. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Защита от скачков и длительных перенапряжений Возможность подключения нагрузки с любой стороны Встроенная варисторная защита от импульсных скачков сетевого напряжения Максимальный ток коммутации 63А/250В (14 кВт) Уровень ограничения напряжения при токе помехи 100А, не более - 1.2 кВ Максимальная энергия поглощения (одиночный импульс 10/1000мкс) - 200 Дж Макс. ток поглощения, одиночный импульс 8/20мкс / повторяющиеся 8/20мкс - 8000 А / 6000А Время срабатывания импульсной защиты - <25 Порог отключения нагрузки при повышении напряжения, U верх - 270 В Порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, U верх.кр. - 300 ± 15 В Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U низ.кр - 155 В Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U низ.кр - 80 ± 10 В Гистерезис возврата верхнего и нижнего порога от установленного значения - 3 % Номинальное напряжение питания - 230 В Частота напряжения питания - 50 Гц Максимальное напряжение питания - 1.5 Вт Потребление электроэнергии - 1.5 Вт*ч Максимальный ток нагрузки, (при сечении подключённых проводников не менее 16 мм², медь) - 63А Максимальная мощность нагрузки (АС230В) - 14.5 кВт Максимальный ток нагрузки, (активная – АС 1, 30 мин) - 80 А Максимальная мощность нагрузки (АС230В – АС 1, 30 мин) - 20.0 кВт Ток перегрузки/время воздействия без сваривания контактов - 2000A/10мс Ток короткого замыкания без разрушения - 3000 А Задержка включения / повторного включения, выбирается пользователем - 6 минут /10 секунд Задержка ускоренного отключения по верхнему критическому порогу - 20 мс Задержка ускоренного отключения по нижнему критическому порогу - 100 мс Задержка отключения при повышении напряжения выше верхнего порога - 0.2 c Задержка отключения при снижении напряжения ниже нижнего порога - 10 c Сечение подключаемых проводников не менее - 0.5-25 (20-4 AWG) мм² Диапазон рабочих температур (по исполнениям) - -25…+55 (УХЛ4) °С Температура хранения - –40...+70 °С Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) - уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) - уровень 3 (2 кВ А1-А2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) - УХЛ4 Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 - IP40 / IP0 Относительная влажность воздуха - до 80 % (при 25°С) Рабочее положение в пространстве - произвольное Режим работы - круглосуточный Показать полностью
